自社開発製品 マイクロプローブ

日々高機能・高密度化する製品に対応すべく、より緻密で正確な検査と治具の効率性・耐久性のアップを図った可動型プローブ、それがマイクロプローブです。



【特徴】

試験基板側に位置しない可動部

・フラックスに強いため耐久性に優れプローブのリユースも可能です。
⇒ プローブの経費の削減

・動作時にプローブの先端がぶれません。
⇒ ピン先精度の向上


ソケットレスプローブ

・基礎板にプローブを落とし込む構造となっています。
⇒ 打ち込みの手間の削減

・ソケット不要のため、打ち込む際の曲がりがありません。
⇒ 高精度の維持

・ソケットのない分だけプローブを太くすることが可能です。
⇒ 耐久性の向上

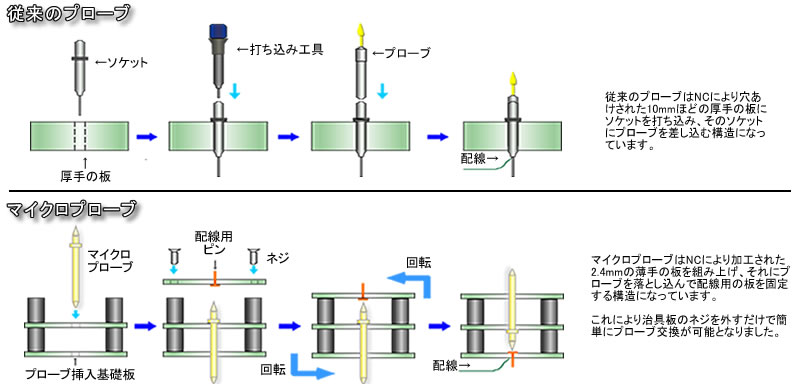

従来プローブとの比較



従来では厚手の板にソケットを打ち込み差し込む方法でしたが、マイクロプローブは薄手の板を組み上げ、それにプローブを落とし込んで配線用の板を固定する構造になっています。これにより治具板のネジを外すだけで、簡単にプローブ交換が可能となりました。




イメージ図







マイクロプローブ製品仕様
※マイクロプローブの個別・単体での販売は行っておりません。

MTP020 MTP030 MTP040 MTP050 MTP075
プローブ初期圧(g) 10 10 20 40 70
2/3ストローク時、圧(g) 30 30 50 120 160
フルストローク長(mm) 3.5 3.5 5 5 5
直径(mm) 0.38 0.48 0.65 0.9 1.3
最小ピッチ(mm) 0.55 0.7 0.9 1.2 1.7
プローブ挿入板
ドリル穴直径(mm)
0.42 0.52 0.68 0.95 1.35
最小テストパッド径(mm) 0.35 0.4 0.4 0.65 0.65
全長 先端形状ごとにことなる。詳細は下表参照。
材質 ベリリウム / スチール

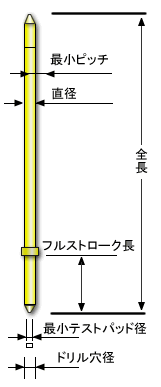

マイクロプローブ全長図



マイクロプローブ型番

 ※( )内は全長

50mil 75mil
3角錐 03 MTP-050SHT-03
(30.5mm)
MTP-075EXH-03
(30.5mm)
4つ山 04 MTP-050SHT-04S
(30.5mm)
-
5つ山 05 - MTP-075EXH-05
(29.0mm)
9つ山 09 MTP-050SHT-09
(29.0mm)
-
3角錐(鋭角) 13 MTP-050SHT-13S
(30.5mm)
MTP-075EXH-13S
(30.5mm)
クラウン 14 MTP-050SHT-14
(29.0mm)
MTP-075EXH-14
(29.0mm)
5つ山 15 - MTP-075EXH-15
(30.0mm)

※「」は生産中止品。在庫限りの対応です。
※※「-」はお取扱いしておりません。
※※※材質がスチール材の場合、型番末字が「S」になっています。(「S」無しはベリリウム材です。)
